预成型焊片
描述:
预成型焊片被用于各种要求焊料量[敏感词]的场合。
预成型焊片有各种标准的形状,例如方形、矩形、垫圈形和圆盘形。尺寸的范围一般从0.010英寸(0.254毫米)到2英寸(50.8毫米)不等。 也可提供此范围外的尺寸以及定制产品。可严格控制尺寸公差来保证焊料体积的精度
合金的选择:
选择合金,应先考虑所需强度等物理性质、焊接温度和被焊器件的工作温度。通用做法是选择熔点至少比被焊元件的工作温度高50℃的合金。
其次,要考虑焊件及其焊料的兼容性。例如,锡基焊料会吞噬镀金焊件表面的金,形成脆性的金属间化合物。所以在这些情况下,通常建议使用铟基焊料。
金属和合金的特性不同,对焊片终呈现的形状和厚度有明显影响。在合金选择过程中考虑终预成型焊片的形状是非常重要的。
组装件成品的工作环境也是选择合金时要考虑的一个重要因素。组装件是在高温还是低温环境使用?会不会受到振动?如果是这样,就需要选择一种能够承受这些情况的合金

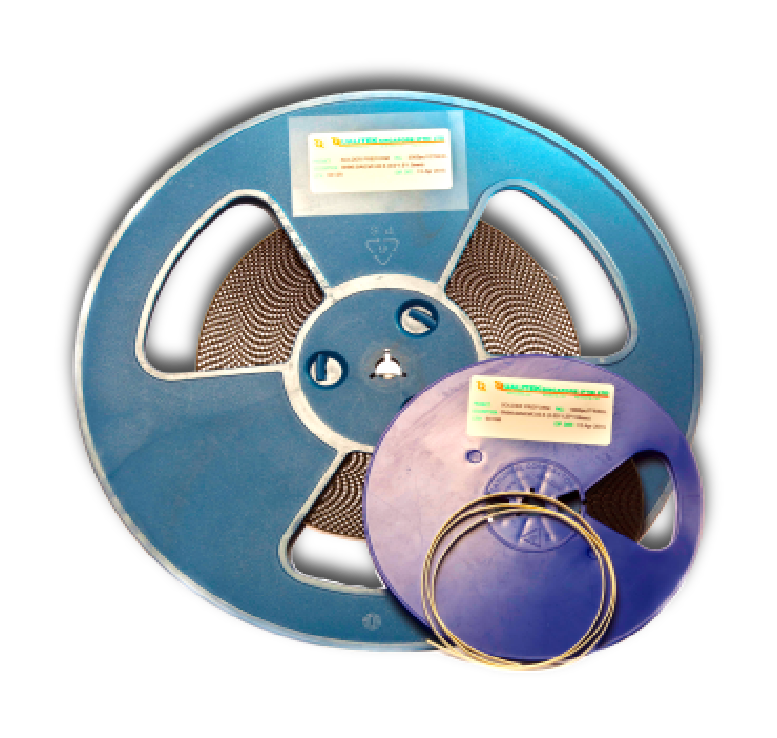

矩形焊片 ( 卷带包装)
● 精确 ● 贴片 ● 自动化
主要特性 包 装: ▪ 卷带包装
▪ 精确地提高焊料量
▪ 减少助焊剂残留
▪ 降低助焊剂飞溅及锡珠
▪ 兼容标准贴片机吸嘴
▪ 拥有所有标准的焊膏合金可供
选择
形状 | 尺寸(英寸) | 尺寸(mm) | 重量(g) | |||||
长方形 | 0.010*0.02*0.010 | 0.254*0.508*0.254 | 0.00024 | |||||
长方形 | 0.020*0.040*0.019 | 0.508*1.010*0.480 | 0.00182 | |||||
长方形 | 0.030*0.060*0.031 | 0.760*1.520*0.787 | 0.00672 | |||||
长方形 | 0.050*0.080*0.050 | 1.270*2.030*0.254 | 0.0241 | |||||
长方形 | 0.060*0.12*0.060 | 1.520*3.040*1.520 | 0.0521 | |||||
球面 | 0.035 | 0.88 | 0.00272 | |||||
球面 | 0.063 | 1.6 | 0.0159 |
以上产品型号的详细资料,请到首页资料下载处下载即可
